隨著便攜式電子設備對高效、安全充電需求的提升,隔離型AC-DC電源適配器成為市場主流。LP3773A是一款專為5V/600mA輸出設計的隔離型開關電源控制芯片,適用于手機、智能家居設備等低功耗場景。本文將結合原理圖、變壓器參數及BOM清單,詳細解析其設計要點,幫助工程師快速實現可靠方案。

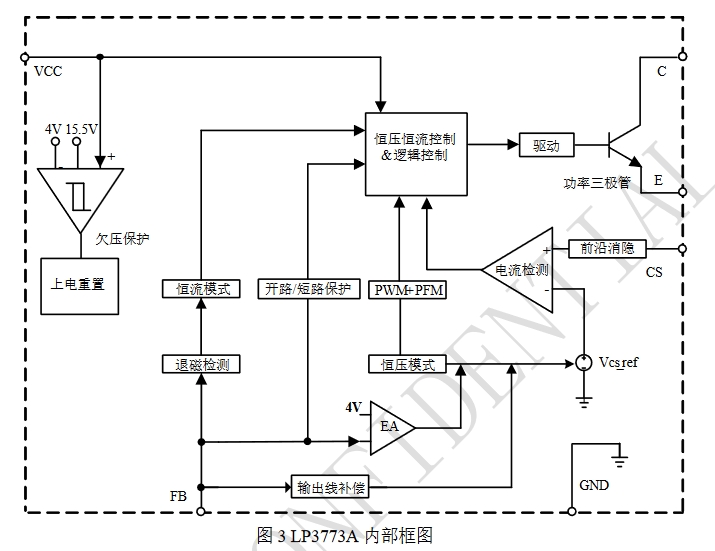

LP3773A采用SO-7封裝,集成高壓啟動、恒壓(CV)控制及過流保護(OCP)功能,支持90-420VAC寬輸入電壓范圍。其關鍵特性包括:
低待機功耗:空載功耗<50mW,滿足能效標準。
高精度輸出:±3%電壓精度,適合USB充電應用。
多重保護:過壓(OVP)、短路(SCP)、過溫(OTP)保護。
以下為LP3773A典型應用電路(基于5V/500mA原理圖優化至600mA):
整流橋(BD1):MB10F貼片整流橋,耐壓1000V,處理90-420VAC輸入。
保險絲電阻(RF1):10Ω/1W線繞電阻,兼具限流與保險絲功能。
X電容(C1):3.3μF/500V,抑制差模干擾。

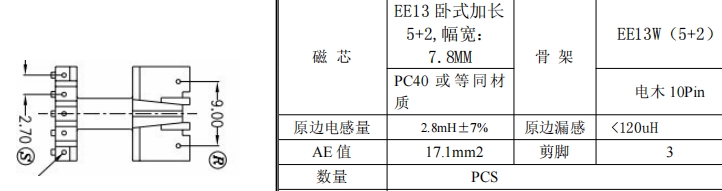

變壓器采用EE13臥式骨架,關鍵參數如下:
原邊電感量:2.8mH±7%(1kHz測試條件)。
漏感:<120μH(10kHz短路測試)。
繞組結構:
N1(原邊):0.12mm×1P銅線,153匝,2層絕緣。
N2(副邊):0.12mm×1P銅線,26匝,2層絕緣。
N3(輔助繞組):0.40mm×1P銅線,11匝,用于芯片供電。
整流二極管(D3):SS14肖特基二極管,正向壓降低至0.5V,提升效率。
輸出電容(C5):680μF/10V高頻低阻電解電容,確保紋波<100mV。
反饋網絡(R7/R8):30kΩ/15kΩ分壓電阻,配合芯片內部基準實現5V輸出。
Y電容(CY1):101/400V,跨接原副邊,抑制共模噪聲。
光耦隔離:通過CSFB引腳實現原副邊信號隔離,增強安全性。
以下為5V/600mA適配器的完整BOM(基于原500mA設計升級):
編號 | 元件名稱 | 型號規格 | 位置符號 | 用量 |
---|---|---|---|---|
1 | 貼片電阻 | 2.2MΩ/1206 5% | R1, R2 | 2 |
2 | 貼片電阻 | 200kΩ/1206 5% | R4 | 1 |
3 | 貼片電阻 | 2.2Ω/1206 1% | R5 | 1 |
4 | 貼片電阻 | 30kΩ/0805 1% | R7 | 1 |
5 | 貼片電阻 | 15kΩ/0805 1% | R8 | 1 |
6 | 貼片電容 | 2.2nF/250V 0805 | C4 | 1 |
7 | 電解電容 | 680μF/10V 高頻低阻 | C5 | 1 |
8 | 整流橋 | MB10F | BD1 | 1 |
9 | 肖特基二極管 | SS14 | D3 | 1 |
10 | 控制芯片 | LP3773A SO-7 | U1 | 1 |
11 | 變壓器 | EE13 2.8mH | T1 | 1 |
注:電阻R5(2.2Ω)用于電流檢測,需根據600mA輸出調整阻值(如1.8Ω)。
變壓器氣隙:需在磁芯中心柱開氣隙,避免飽和并穩定電感量。
PCB布局:原副邊保持≥3mm爬電距離,高頻環路(如D3-C5)盡量短。
散熱設計:SS14二極管需預留散熱焊盤,長期工作溫度<85℃。
如需進一步技術支持,歡迎聯系深圳三佛科技獲取完整設計文件。
LP3773A方案通過優化變壓器設計和元件選型,可輕松實現5V/600mA隔離型適配器,兼具高效率與可靠性。本文提供的原理圖、BOM及變壓器參數可直接用于量產,適合中小功率充電設備應用。
