PL3369C是聚元微推出的一款原邊控制恒流/恒壓調節器,專為反激式開關電源設計。該芯片高度集成功率開關,無需光耦和次級反饋電路,即可實現高精度的恒流(CC)和恒壓(CV)輸出,顯著簡化了充電器、適配器、LED驅動等應用的設計復雜度。
全電壓范圍內高精度恒流/恒壓調節
低靜態功耗與高效率(滿載PFM模式,輕載綠色模式)
多重保護功能(逐周期限流、VDD欠壓/過壓、輸出短路/過壓、過溫保護)

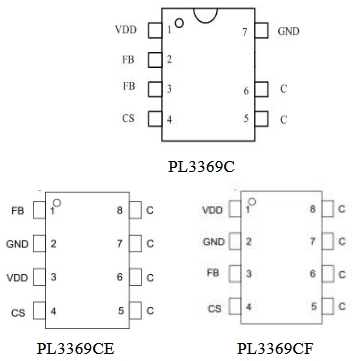

SOP7/SOP8封裝,兼容主流設計需求
PL3369C與DP2525F(東科半導體)在功能、封裝及保護機制上高度相似,但PL3369C在以下方面更具優勢:
特性 | PL3369C | DP2525F | 優勢 |
---|---|---|---|
啟動電流 | 5μA(典型值) | 10μA(典型值) | 更低功耗,延長待機時間 |
恒流精度 | ±3%(全電壓范圍) | ±5%(典型值) | 更高輸出穩定性 |
保護功能 | 逐周期限流+過溫保護 | 僅逐周期限流 | 更全面的系統可靠性 |
封裝兼容性 | SOP7/SOP8可選 | SOP7 | 設計靈活性更強 |
VDD工作電壓:PL3369C(12V~27V) vs DP2525F(10V~25V),更寬電壓范圍適應性強。
過溫保護:PL3369C內置151℃過溫保護,DP2525F需外部電路實現。
輸出線補償:PL3369C內置可調補償,DP2525F需外部電阻調整。
PL3369C適用于:
手機/平板充電器:滿足5V/2A~12V/1.5A快充需求,兼容QC/PD協議。
小功率適配器:如智能家居設備、IoT終端的5W~18W電源。
LED驅動:恒流精度±3%,適合高亮度LED照明。
消費類備用電源:低待機功耗(<0.1W)符合六級能效標準。

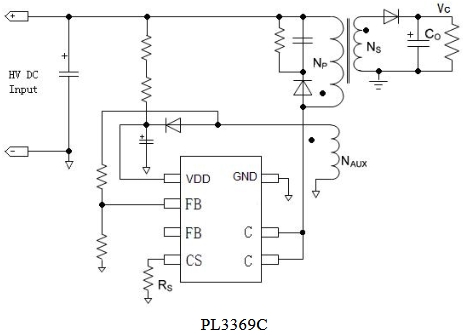

PL3369C典型應用圖如下所示~
簡化BOM:省去光耦、TL431等次級反饋元件,降低物料成本。
高集成度:單芯片實現PWM控制+功率開關,PCB面積減少30%。
綠色模式:輕載效率>80%,符合全球能效法規(如DOE VI、CoC Tier 2)。
PL3369C憑借更低功耗、更高精度、更強保護及封裝兼容性,成為DP2525F的無縫替代選擇。其原邊控制架構不僅簡化了設計流程,還提升了系統可靠性,尤其適合對成本敏感且需快速量產的消費電子市場。內部框架圖如下所示
直接替換SOP7封裝,無需修改PCB布局。
調整CS電阻以匹配原恒流點(如DP2525F的1.2Ω對應PL3369C的1.5Ω)。
驗證VDD電容(建議1μF)確保啟動穩定性。
如需樣品或技術支持,請聯系三佛科技。
總結:PL3369C以卓越的性能和成本優勢,重新定義了小功率電源芯片的性價比標桿,是DP2525F升級換代的明智之選。
