如今電源管理芯片扮演著至關重要的角色，它們不僅需要提供穩定的電壓和電流，還要具備高效率和多種保護功能。LP3792是芯茂微推出的一款恒壓、恒流的原邊反饋控制芯片，適用于充電器和適配器等應用。本文將詳細介紹LP3792的電路原理圖、管腳說明及其應用信息。
LP3792是一款低功耗原邊反饋控制芯片，它采用特有的輸出線損補償技術，可以有效補償輸出電流在輸出線上的損耗壓降。這款芯片優化了動態響應和驅動等性能，能夠驅動大功率MOS，具有多重保護功能，包括開路保護、過壓保護、短路保護、過溫保護等。LP3792采用SOT23-6封裝，適用于手機、無繩電話、PDA、MP3等便攜式設備的適配器、充電器，以及LED驅動電源、線性電源和RCC開關電源的升級換代等。

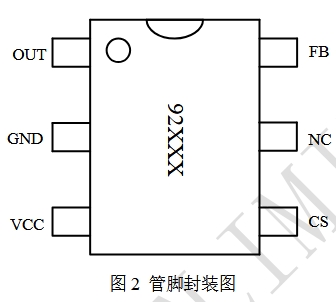

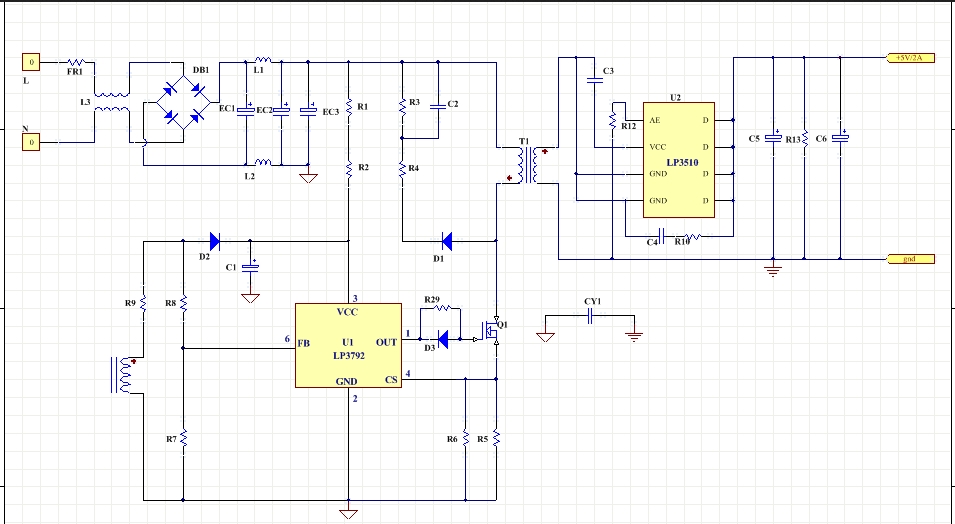

LP3792的電路原理圖如圖1所示，該芯片的管腳封裝如圖2所示。LP3792共有6個管腳，各管腳的功能如下：
OUT（管腳1）：驅動端，連接外置MOS管的漏極。
GND（管腳2）：芯片地。
VCC（管腳3）：芯片電源，就近接旁路電容。
CS（管腳4）：電流采樣端，接采樣電阻到地。
NC（管腳5）：無連接。
FB（管腳6）：反饋電壓輸入端。
LP3792是一款恒壓、恒流的原邊反饋控制芯片，系統工作于斷續模式，適用于充電器和適配器以及其他輔助類電源。LP3792采用特有的輸出線損補償技術，可以有效的補償輸出電流在輸出線上的損耗壓降；LP3792恒壓時，采用谷底導通技術，提升恒壓效率。LP3792是芯茂微最新一代的恒壓、恒流控制芯片，優化了動態響應和驅動等性能。
芯片僅需1μA的啟動電流，系統上電后通過啟動電阻對Vcc的電容進行充電，當Vcc電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。系統啟動后，Vcc由輔助繞組通過二極管進行供電。
芯片逐周期檢測電感的峰值電流，CS端連接到內部的峰值電流比較器的輸入端，與內部閾值電壓進行比較，當CS外部電壓達到內部檢測閾值時，功率管關斷。
滿載時電感峰值電流的表達式為：
其中，PPK 是主級側的峰值電流。
LP3792通過采樣輔助繞組平臺電壓，分壓后與內部基準比較形成閉環后，來恒定輸出電壓Vo。
其中，RFBL 是FB下拉電阻，RFBH 是FB上拉電阻。
當FB檢測到的平臺電壓達到內部設定的過壓保護閾值7V時，系統進入過壓保護。
其中，VOVP 是需要設定的過壓保護點。
LP3792內置多種保護功能，包括輸出開路/短路保護，VCC欠壓/過壓保護，過溫保護等。
在設計LP3792 PCB時，需要遵循以下指南：
旁路電容：VCC的旁路電容需要緊靠芯片VCC和GND引腳。
FB引腳：接到FB的分壓電阻必須靠近FB引腳，且節點要遠離變壓器原邊繞組的動點。
地線：電流采樣電阻的功率地線盡可能短，且要和芯片的地線及其他小信號的地線分頭接到母線電容的地端。
功率環路的面積：減小功率環路的面積，如變壓器原邊繞組、功率管、母線電容的環路面積，以及變壓器副邊繞組、整流二極管、輸出電容的環路面積，以減小EMI輻射。
LP3792是一款高效、多功能的恒壓恒流原邊反饋控制芯片，適用于多種電源管理應用。其特有的輸出線損補償技術和谷底導通機制，使其在提升系統效率的同時，還能提供穩定的電壓和電流輸出。內置的多重保護功能進一步增強了系統的可靠性。通過遵循PCB設計指南，可以確保LP3792在實際應用中的性能和穩定性。
