FT8441TP應用電路圖及管腳定義(高性能交直流開關電源轉換器)
類別:產品新聞 發布時間:2025-06-04 10:52:20 瀏覽人數:14033

在現代電子設備中,電源轉換器作為核心組件之一,其性能和可靠性直接關系到整個系統的穩定運行。Fremont Micro Devices 推出的 FT8441TP 正是一款集高性能、高精度與低成本于一體的非隔離 PWM 功率開關,憑借其卓越的設計和豐富的功能,成為眾多應用場景下的理想選擇。

產品概述


FT8441TP 是一款專為交直流開關電源設計的高性能轉換器。它采用了先進的超高壓工藝,內部集成高壓啟動電路、高壓功率開關以及電流采樣電阻,極大地簡化了系統應用,減少了外部元器件的數量,從而節省了成本和 PCB 面積。其內置的電流模 PWM 控制器經過優化,能夠保證優越的動態響應,確保在全電壓輸入范圍內都能獲得穩定的高精度輸出電壓。此外,FT8441TP 還具備快速啟動(50ms 典型值)、低靜態功耗(60mW 典型值)等特性,并且通過內置抖頻技術和軟驅動設計有效提高了 EMI 性能,使其能夠輕松滿足嚴格的電磁兼容性要求。

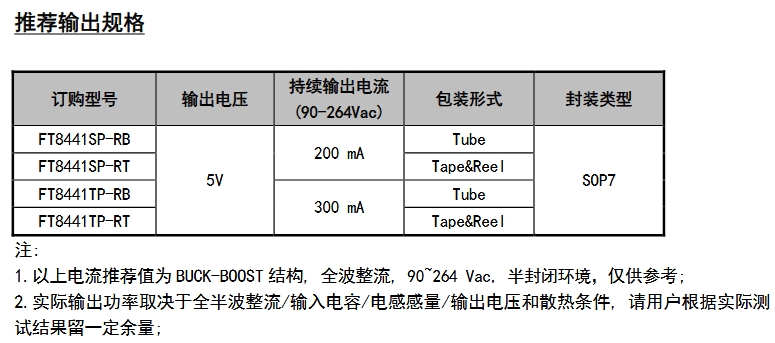

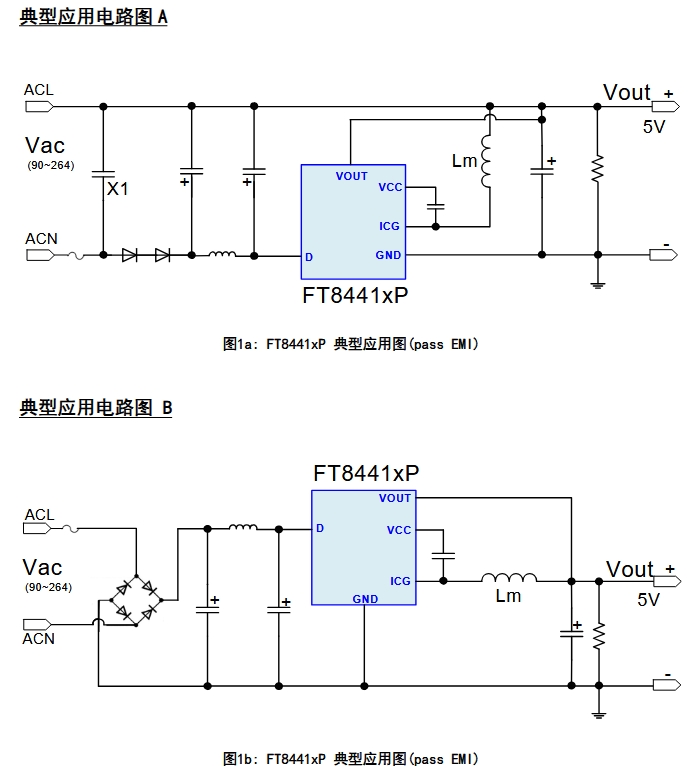

應用電路圖


FT8441TP 的典型應用電路圖展示了其在實際應用中的簡潔性和高效性。圖 1a 和圖 1b 分別展示了兩種典型的應用場景,均能夠通過簡單的電路設計實現穩定的 5V 輸出。在這些電路中,FT8441TP 的各個管腳連接明確,輸入端接入 90-264V 的交流電壓,經過內部的處理后,在輸出端得到所需的直流電壓。通過合理選擇外部元件,如功率電感等,可以進一步優化電路的性能,確保其在不同負載條件下的穩定運行。這種簡潔而高效的電路設計,使得 FT8441TP 能夠輕松應用于各種需要穩定電源的小家電輔助電源、智能家居設備以及替代傳統線性電源和 RCC 電源的場合。



管腳定義


FT8441TP 采用 SOP7 封裝形式,其管腳定義清晰明確,便于用戶進行電路設計和焊接操作。具體管腳定義如下:

    VOUT(1 號腳):輸出反饋腳,連接輸出的正端,用于反饋輸出電壓信息,以便芯片進行精確的電壓調節。
    GND(2 號腳):系統地,一般連接輸出的負端,為整個電路提供參考地電位,確保電路的正常工作。
    NC(3 號腳):空腳,無電氣連接,可根據實際需要進行處理,如懸空或接地等。
    D(4 號腳):高壓啟動和 MOSFET 的漏極(Drain),在電路啟動時提供高壓啟動功能,并且作為功率開關的漏極,承載主要的功率傳輸。
    ICG(5/6 號腳):ICGND,芯片內部地,一般外接功率電感,為芯片內部電路提供穩定的地電位,同時與外部電感等元件配合,實現能量的轉換和傳輸。
    VCC(7 號腳):芯片電源,為芯片內部的控制電路提供工作電源,確保芯片能夠正常運行。



產品特點


FT8441TP 擁有眾多顯著的特點,使其在眾多同類產品中脫穎而出:

    高精度恒壓輸出:固定 5V 的輸出電壓,精度高,能夠為各種電子設備提供穩定的電源,確保設備的正常運行和性能發揮。

    集成度高:內部集成 600V 超快恢復二極管和 800V 反饋二極管,以及高壓啟動電路和功率開關,減少了外部元件數量,降低了成本,同時提高了系統的可靠性。

    快速啟動與低靜態功耗:50ms 的快速啟動時間能夠迅速響應負載變化,而 60mW 的低靜態功耗則有助于提高整個系統的能效,降低能耗。

    完善的保護功能:具備 VCC 欠壓保護(UVLO)、VCC 過壓保護(OVP)、過溫保護(OTP)、逐周期過流保護(OCP)以及輸出短路保護(SCP)等多種保護功能,全方位保障芯片和整個系統的安全運行,有效防止因各種異常情況而導致的損壞。

    優化的 EMI 性能:內置抖頻技術和軟驅動設計,能夠有效降低電磁干擾,提高電磁兼容性,使其更容易通過嚴格的 EMI 測試,滿足各種應用場景下的電磁兼容性要求。


總結


綜上所述,FT8441TP 以其高性能、高精度、低成本以及豐富的功能和完善的保護機制,成為了交直流開關電源轉換器領域的佼佼者。無論是在小家電輔助電源、智能家居設備,還是替代傳統電源的場景中,FT8441TP 都能夠提供穩定可靠的電源解決方案,助力電子設備的高效運行和性能提升。
