在現代電子設備中，開關電源的設計對于提高能效、減小體積以及降低成本至關重要。LP3792作為一款恒壓、恒流的原邊反饋控制芯片，以其卓越的性能和廣泛的應用領域，在電源設計中備受青睞。本文將重點探討LP3792驅動大功率MOS的能力及其具體應用。

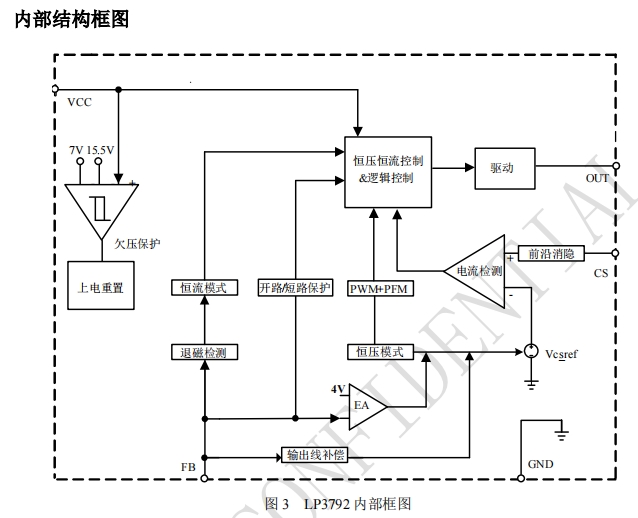

LP3792是一款專為充電器和適配器設計的恒壓、恒流原邊反饋控制芯片。它采用特有的輸出線損補償技術，能夠有效補償輸出電流在輸出線上的損耗壓降，從而提高電源的效率和穩定性。這款芯片不僅具備高精度的恒壓、恒流控制能力，還優化了動態響應和驅動性能，使其能夠驅動大功率MOS管，滿足六級能效標準。
LP3792采用谷底開通機制，這一機制能夠在每個開關周期的谷底時刻開通MOS管，從而減少開關損耗，提升系統效率。這種設計特別適用于需要高效率和低待機功耗的應用場景，如手機充電器和適配器。通過精確控制MOS管的開通時刻，LP3792能夠在不同的負載條件下保持高效的能量轉換，即使在輕載或空載時也能將功耗控制在極低水平，符合現代電子設備對節能的要求。
在恒壓模式下，LP3792通過采樣輔助繞組的平臺電壓，并與內部基準電壓進行比較，形成閉環控制，從而精確調節輸出電壓。其恒壓精度高，能夠確保輸出電壓在各種輸入電壓和負載條件下的穩定性。在恒流模式下，芯片逐周期檢測電感的峰值電流，并通過CS端與內部閾值電壓進行比較，當達到設定閾值時關斷MOS管，實現精確的恒流控制。這種高精度的控制方式對于需要嚴格控制充電電流的設備，如手機、平板電腦等，至關重要，能夠有效保護電池，延長其使用壽命。
LP3792內置多種保護功能，包括開路保護、過壓保護、短路保護、過溫保護等。這些保護功能為電源系統提供了全方位的安全保障，能夠在異常情況下及時關閉MOS管，防止損壞。例如，當輸出電壓異常升高時，過壓保護功能會迅速啟動，保護連接的設備不受損害；當溫度過高時，過溫保護功能會關閉芯片，防止熱損壞。這些保護機制不僅提高了電源系統的可靠性，還增強了用戶對設備使用的信心。
隨著移動設備的普及，對高效、可靠的充電解決方案的需求也日益增加。LP3792憑借其高精度的恒壓、恒流控制和低待機功耗特性，成為這些便攜設備適配器和充電器的理想選擇。它能夠為設備提供穩定、安全的充電電流，同時在待機狀態下保持極低的功耗，減少能源浪費。此外，其內置的多重保護功能確保了充電過程的安全性，即使在充電過程中出現異常情況，也能有效保護設備和電池。
LED照明因其高效、節能、長壽命等優點而廣泛應用。LP3792可以用于設計LED驅動電源，為LED燈具提供穩定的電流和電壓。其恒流控制功能能夠確保LED在不同的輸入電壓下保持恒定的亮度，而高精度的恒壓控制則有助于提高電源的效率和可靠性。同時，LP3792的低待機功耗特性也符合LED照明對節能的要求，使其在LED驅動電源市場具有廣闊的應用前景。
傳統的線性電源和RCC開關電源雖然設計簡單，但在效率和性能上存在一定的局限性。LP3792可以作為這些傳統電源的升級換代產品，提供更高的效率、更好的動態響應和更完善的保護功能。通過采用LP3792設計的開關電源，不僅能夠提高電源的整體性能，還能減小電源的體積和重量，降低生產成本，為各類電子設備提供更優質的電源解決方案。
除了上述應用，LP3792還可用于其他各種輔助電源的設計，如電腦外設、小型家電、工業控制設備等。其靈活的控制方式和豐富的保護功能使其能夠適應不同的電源需求，為各種電子設備提供穩定、可靠的電源支持。
LP3792僅需1uA的啟動電流，系統上電后通過啟動電阻對Vcc的電容進行充電，當Vcc電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。系統啟動后，Vcc由輔助繞組通過二極管進行供電。在設計時，需確保啟動電阻和Vcc電容的選型合理，以保證芯片能夠順利啟動并穩定工作。
芯片逐周期檢測電感的峰值電流，CS端連接到內部的峰值電流比較器的輸入端，與內部閾值電壓進行比較，當CS外部電壓達到內部檢測閾值時，功率管關斷。滿載時電感峰值電流的表達式為：
IP_PK=500RCSIP_PK=RCS500
輸出電流計算方法為：
IOUT=IP_PK×NSNPIOUT=IP_PK×NPNS
其中，NPNP 是變壓器主級的匝數，NSNS 是變壓器次級的匝數，IP_PKIP_PK 是主級側的峰值電流。在設計時，需根據所需的輸出電流合理選擇采樣電阻和變壓器的匝數比，以實現精確的電流控制。
LP3792通過采樣輔助繞組平臺電壓，分壓后與內部基準比較形成閉環后，來恒定輸出電壓 VOVO。其表達式為：
VO=RFBHRFBL×(NAUXNS)×4VVO=RFBLRFBH×(NSNAUX)×4V
其中，RFBLRFBL 是FB下拉電阻，RFBHRFBH 是FB上拉電阻，NAUXNAUX 是變壓器輔助繞組的匝數。同時，當FB檢測到的平臺電壓達到內部設定的過壓保護閾值7V時，系統進入過壓保護。過壓保護點的設置表達式為：
VOVP=RFBHRFBL×(NAUXNS)×7VVOVP=RFBLRFBH×(NSNAUX)×7V
在設計時，需根據實際應用需求合理選擇電阻值和變壓器匝數比，以確保輸出電壓的穩定性和過壓保護的可靠性。
LP3792以其驅動大功率MOS的能力、高精度的恒壓恒流控制、谷底開通機制以及多重保護功能，在電源設計中展現出卓越的性能和廣泛的應用前景。無論是用于便攜設備的適配器和充電器，還是LED驅動電源、傳統電源的升級換代以及其他輔助電源，LP3792都能提供高效、穩定、可靠的電源解決方案。隨著電子技術的不斷發展，LP3792必將在更多的應用場景中發揮重要作用，推動電源技術的不斷進步。
