在電子設計領域，為單片機選擇合適的供電方案是確保其穩定運行的關鍵環節之一。隨著各種電子元件的不斷更新?lián)Q代，一些新型芯片為單片機供電提供了更多可能性。BPA8506D作為一款備受關注的芯片，最近也有客戶問到其是否能夠直接為單片機供電，今天將深入剖析BPA8506D芯片的特性以及單片機的供電要求，從而給出一個明確且合理的答案。

BPA8506D芯片簡介

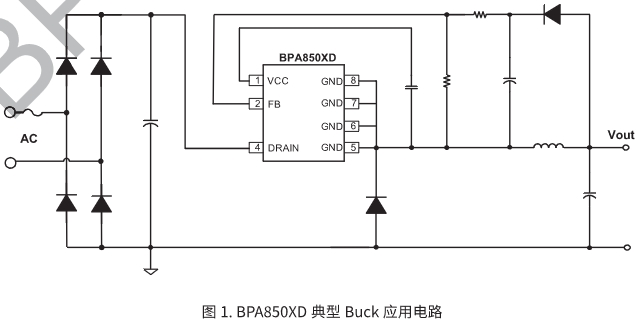

BPA8506D系列芯片是一款高性能、高集成度、低待機功耗的開關電源驅動芯片，適用于全電壓85-265VAC輸入的Buck、Buck-Boost、Flyback等變換器拓撲應用。其內部集成了650V高壓MOSFET、高壓啟動和自供電電路、電流采樣電路，以及采用先進的控制技術，無需外部環路補償即可實現優異的恒壓輸出特性。

單片機供電要求

單片機需要穩定可靠的直流電源，且其工作電壓范圍較窄。一般情況下，單片機的工作電壓為3.3V或5V，最大工作電壓不超過6V。在設計單片機供電電路時，需要注意以下幾點：

    選擇合適的穩壓器件；
    保證輸入直流電源穩定可靠；
    保證輸出直流電壓穩定可靠；
    避免過載和短路。

BPA8506D能否直接給單片機供電？

1. 輸出電壓范圍

BPA8506D的輸出電壓范圍較廣，可以調節輸出3.3V或5V等電壓，滿足單片機的供電電壓要求。

2. 輸出電流能力

BPA8506D的最大輸出電流為400mA，而單片機的電流需求一般在20mA到50mA之間，因此BPA8506D的輸出電流能力可以滿足單片機的需求。

3. 穩定性和保護功能

BPA8506D具有優異的動態響應速度，輸出電壓紋波小，良好的負載調整率和線性調整率。此外，它還提供了豐富的保護功能，包括輸出短路保護、輸出過壓保護、輸出過載保護、反饋開路保護、逐周期限流、過溫保護等，這些保護功能可以確保單片機在供電過程中的安全性。

4. 電源質量

雖然BPA8506D的輸出電壓和電流可以滿足單片機的要求，但單片機對電源質量有較高的要求。BPA8506D作為開關電源芯片，其輸出電壓可能會有一定的紋波和噪聲。在一些對電源質量要求較高的單片機應用中，可能需要在BPA8506D的輸出端增加濾波電路，以進一步降低紋波和噪聲，確保單片機的穩定工作。

結論

BPA8506D可以用于給單片機供電，但需要根據具體的應用場景和單片機的電源質量要求，考慮是否需要增加濾波電路來進一步提高電源質量。如果單片機對電源質量要求不高，BPA8506D可以直接供電；如果對電源質量要求較高，建議在BPA8506D的輸出端增加適當?shù)臑V波電路。
